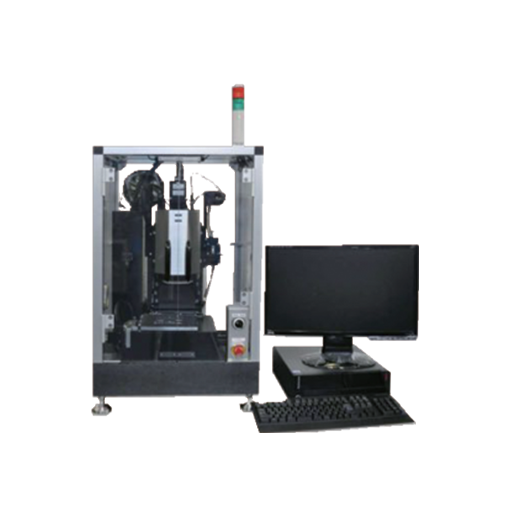

落射观察型静电点胶 & 图层设备 ( QDX )
本设备非常适用于高黏性的材料，并能轻松形成直径达数微米（μm）的微液滴或线条绘制
可将高黏度液材以fL-nL等级进行吐出，适合绘制的上方观察机构
该装置可处理黏度为数Pa·s的材料，若搭配选配的加压配件使用，能够将适用范围扩至多10Pa · s。
「QDX系列」配备可从喷嘴正上方观察的落射观察型静电喷头
因为将喷头的聚焦位置设定在加工品上，可以即时(real time)确认喷嘴正下方形成的液滴和线条
本装置的绘制标准范围为50x50mm，可以选配来扩张绘制范围
如果希望同时观察喷嘴前端吐出样品液的状态，可以选配侧方观察头。
◉ 配置：本体、控制器、桌上型PC、专用软体
◉ 绘制喷嘴1支、更换用喷嘴:外径10~200μm
◉ 加压电压 DC、Pulse、AC 共3种类 (±3000V)
◉ 绘制范围 50mm四方形 (来回位置精度±2 μm)
◉ Z轴可动范围 100mm (来回位置精度±2 μm)
◉ 固定方式 真空吸盘 (台面尺寸80mm)
◉ 观察方向 从喷嘴正上方观察加工品
◉ 选配 (绘制范围扩张、加压配件、侧方观察头)
◉ 电源 AC100V 12A(MAX)
◉ 重量、大小 160kg以下、W600xD800H950mm
