PAT-Cell-Gas

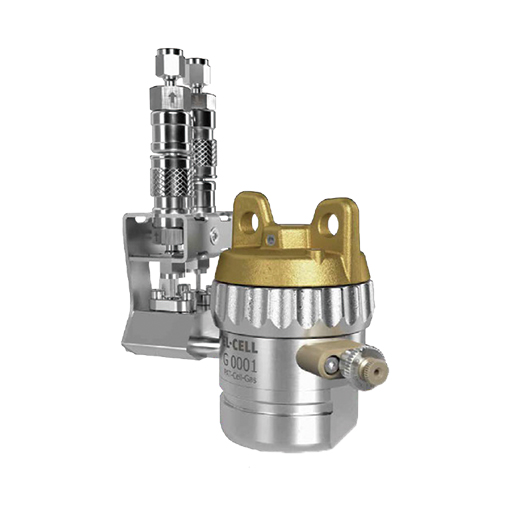

PAT-Cell-Gas 是一种测试仪器，专用于在流通装置中对电池材料进行原位气体分析。
测试单元具有带自锁接头的气体入口和出口，与 1/16 英寸Swagelok 接头兼容。
此外，还提供包括内置压力传感器或用于用注射器进行气体采样的阀口的选项。
将电池组放置在穿孔或开槽的集电器（流场）顶部，用温和的气流对其进行吹扫。
下电极必须是透气的，以允许与原料气进行气体交换。
该电池通常与气体扩散电极（例如锂空气）或带有网状集电器的锂离子电池电极一起使用。
独特的设计最大限度地减少了气体从流场返回顶部空间的返混。
因此，它非常适用于质谱仪进行时间分辨气体分析。
所有 PAT-Cell-Gas 型号都可以直接使用 PAT-Tester-x 恒电位仪进行操作。
如果与第 3 方恒电位仪一起使用，则所有配备压力传感器的型号都需要 PAT-Press-Box。
PAT-Cell-Gas 有两个用于不同目的专用测试 lower plunger
1. PAT 系列测试池，气体入口和出口，1/16 英寸Swagelok 接头
2. 有或没有环形参考电极的 PAT-Core设计

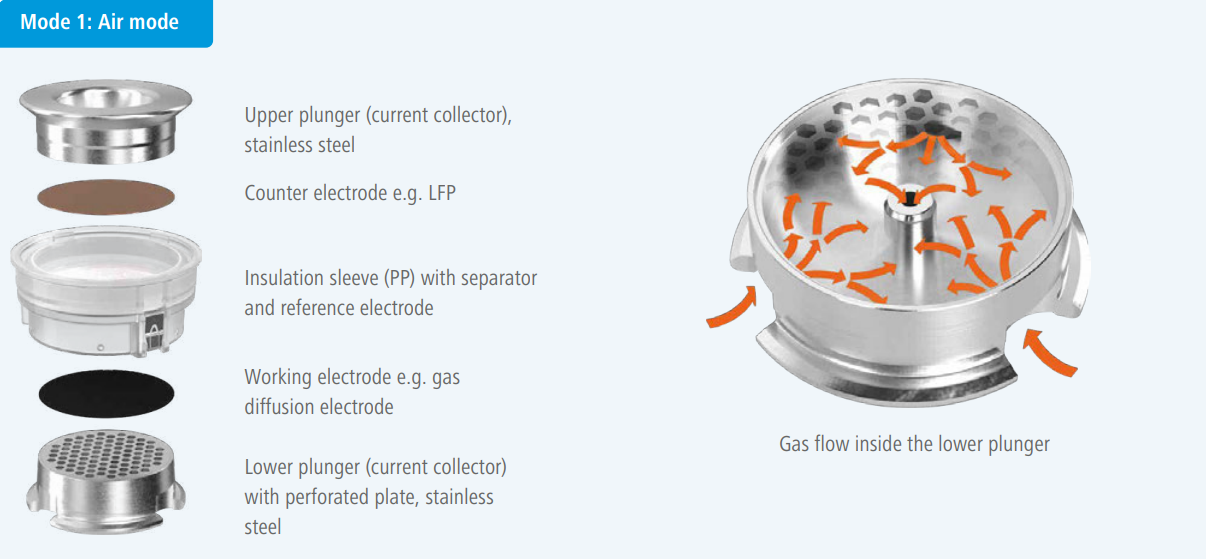

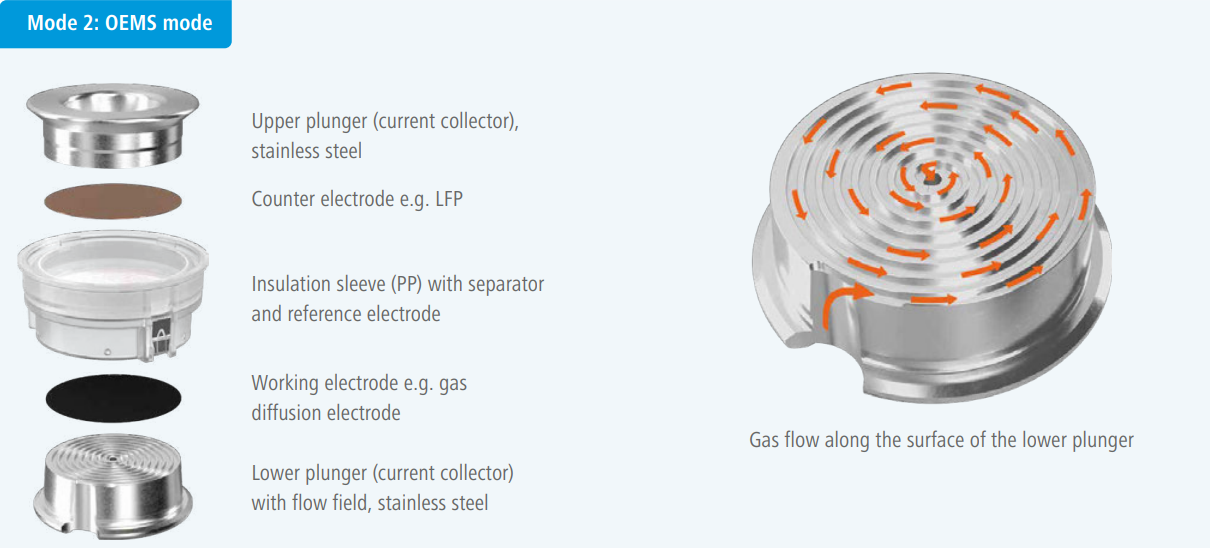

3. 带有穿孔板和螺旋形流场的下柱塞可用于优化活塞流。
4. 可选的激光焊接压力传感器，压力范围为 0 至 3 bar abs。（0.5 至 4.5 V 输出信号）
5. 可选气体采样口
6. 用于自动电池识别的集成 PAT 按钮
7. 带玻璃金属密封件的电极穿通件
8. 优化的盖子与金属密封一起使用
9. 氦气泄漏测试具有高密封性
